Item: 10F.030.002.02 - 30 mm flat suction cup with cleats, FDA Silicone
|
Item#: 10F.030.002.02 Price: $4.46 ea.
|

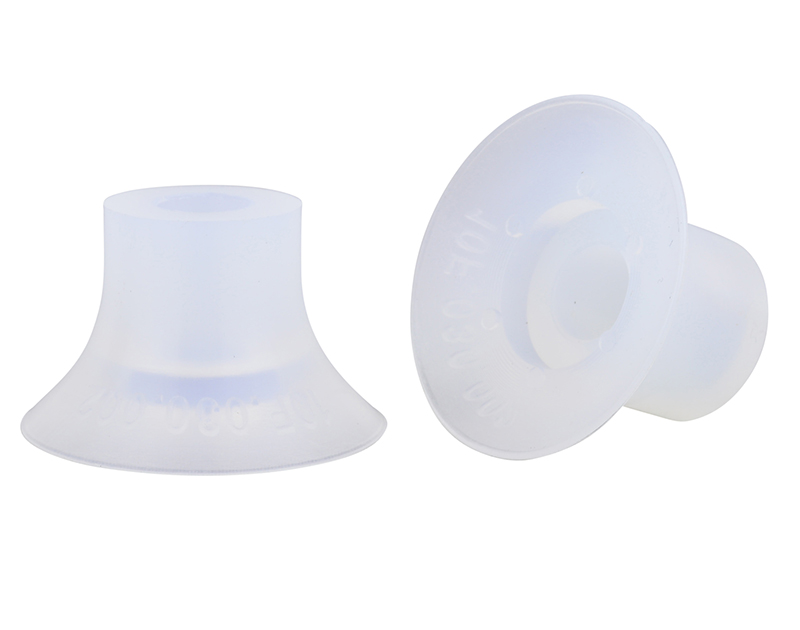

30 mm flat suction cup with cleats, FDA Silicone
General Specifications
Style: Flat Cleats: Yes Material: Silicone Thread Size: None Outside Diameter: 30.0mm Weight(lbs): .0090 Color: Translucent Lifting Capacity: See Chart [X] CloseLifting Capacity for Item 10F.030.002.02
Level of Vacuum (inHg) |
Horizontal |
Vertical |
6"Hg |
1.31 lbs. |
0.65 lbs. |
18"Hg |
3.94 lbs. |
1.97 lbs. |
27"Hg |
5.91 lbs. |
2.95 lbs. |
***Disclaimer: Lifting capacity for handling a non-porous surface. Figures are theoretical and based on 80% of suction cup outside diameter with a 2:1 safety margin for horizontal lifting and a 4:1 safety margin for vertical lifting.
Includes fitting?: NO
Recommended replacement for: VP30SIT5 |
|
|
|
Material Specifications
Material name |
Wear Resistance |
Oil |
Weather & Ozone |
Temperature Range |
Silicone |
Good |
Good |
Excellent |
-94 to 392 °F (-70 to 200 °C) |
Video of Product in Action
No Videos Available for: 10F.030.002.02
No CAD files available for this Product

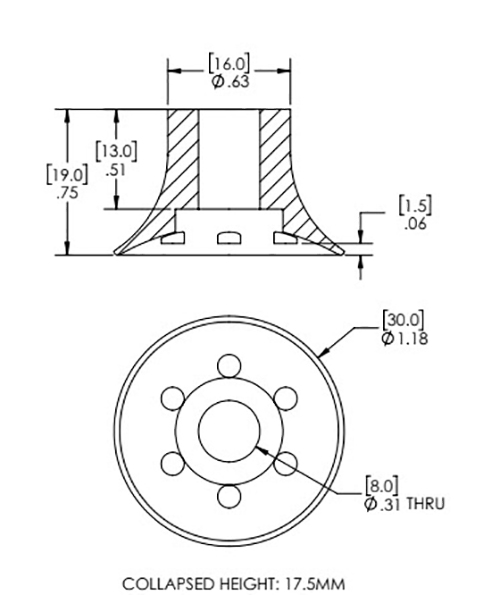

Dimensional drawing for Item: 10F.030.002.02
Click on the image to enlarge
Parts and accessories for Suction Cup: 10F.030.002.02
Fitting Image for 401.032 |
General Specifications
Material: Aluminum
Weight: .0052(lbs)
Dimensions: G1/8" male
Price: $4.28 each
Description: G1/8 male barb fitting (MB/SB 32-62mm cups)
Add to Cart
|
Dimensional Fitting Drawing for 401.032 |
|
---|
Fitting Image for 401.034 |
General Specifications
Material: Aluminum
Weight: .0052(lbs)
Dimensions: G1/8" female
Price: $3.68 each
Description: G1/8 female barb fitting (MB/SB 32-62mm)
Add to Cart
|
Dimensional Fitting Drawing for 401.034 |
|
---|
Fitting Image for 402.001 |
General Specifications
Material: Aluminum
Weight: .0150(lbs)
Dimensions: G1/4" male
Price: $3.68 each
Description: G1/4 male barb fitting for series 2 cups
Add to Cart
|
Dimensional Fitting Drawing for 402.001 |
|
---|
Fitting Image for 402.009 |
General Specifications
Material: Aluminum
Weight: .0076(lbs)
Dimensions: G1/4" female
Price: $3.89 each
Description: G1/4 female fitting (MB/SB 32-62mm)
Add to Cart
|
Dimensional Fitting Drawing for 402.009 |
|
---|
Fitting Image for 401.033 |
General Specifications
Material: Aluminum
Weight: .0052(lbs)
Dimensions: 1/8" NPT male
Price: $4.28 each
Description: 1/8 male NPT barb fitting (MB/SB 32-62mm)
Add to Cart
|
Dimensional Fitting Drawing for 401.033 |
|
---|
Fitting Image for 401.035 |
General Specifications
Material: Aluminum
Weight: .0052(lbs)
Dimensions: 1/8" NPT female
Price: $3.68 each
Description: 1/8 female NPT fitting (MB/SB 32-62mm)
Add to Cart
|
Dimensional Fitting Drawing for 401.035 |
|
---|
Fitting Image for 402.010 |
General Specifications
Material: Aluminum
Weight: .0076(lbs)
Dimensions: 1/4" NPT female
Price: $3.89 each
Description: 1/4 female NPT fitting (MB/SB 32-62mm)
Add to Cart
|
Dimensional Fitting Drawing for 402.010 |
|
---|
Fitting Image for 402.017 |
General Specifications
Material: Aluminum
Weight: .0160(lbs)
Dimensions: 1/4" Male NPT
Price: $3.68 each
Description: 1/4 male NPT fitting (MB/SB 32-62mm)
Add to Cart
|
Dimensional Fitting Drawing for 402.017 |
|
---|
Fitting Image for VHS8 |
General Specifications
Material: Aluminum
Weight: .0145(lbs)
Dimensions: M8 male
Price: $2.77 each
Description: M8 hollow screw for series 2 suction cups
Add to Cart
|
Dimensional Fitting Drawing for VHS8 |
|
---|
