Quantity:
Item: 10F.010.002.01 - 10mm flat suction cup, NBR
|
Item#: 10F.010.002.01 Price: $2.00 ea.
|

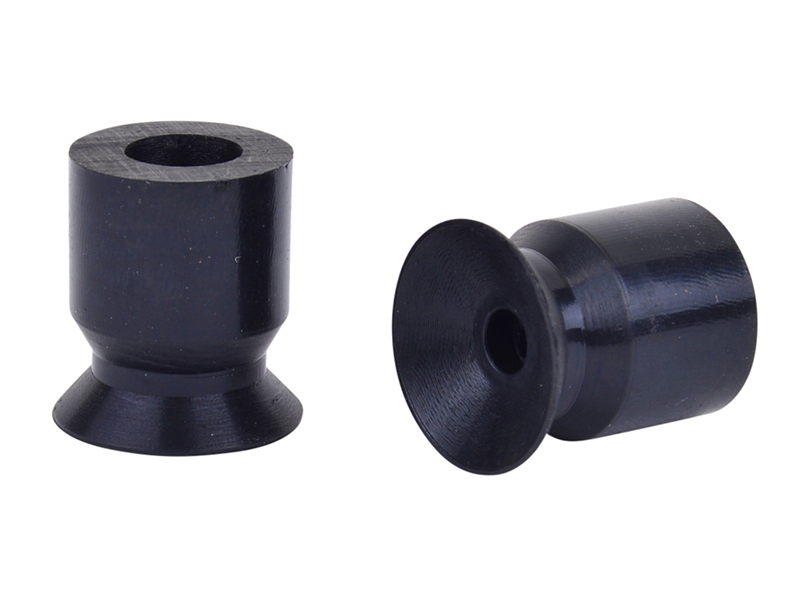

10mm flat suction cup, NBR
General Specifications
Style: Flat Cleats: No Material: NBR Thread Size: None Outside Diameter: 10.0mm Weight(lbs): .0001 Color: Black Lifting Capacity: See Chart [X] CloseLifting Capacity for Item 10F.010.002.01
Level of Vacuum (inHg) |
Horizontal |
Vertical |
6"Hg |
0.14 lbs. |
0.07 lbs. |
18"Hg |
0.43 lbs. |
0.21 lbs. |
27"Hg |
0.65 lbs. |
0.32 lbs. |
***Disclaimer: Lifting capacity for handling a non-porous surface. Figures are theoretical and based on 80% of suction cup outside diameter with a 2:1 safety margin for horizontal lifting and a 4:1 safety margin for vertical lifting.
Includes fitting?: NO
Recommended replacement for: F10-NBR, VP10NBR |
|
|
|
Material Specifications
Material name |
Wear Resistance |
Oil |
Weather & Ozone |
Temperature Range |
NBR |
Good |
Good |
Excellent |
-40 to 266 °F (-40 to +130 °C) |
Video of Product in Action
No Videos Available for: 10F.010.002.01
No CAD files available for this Product

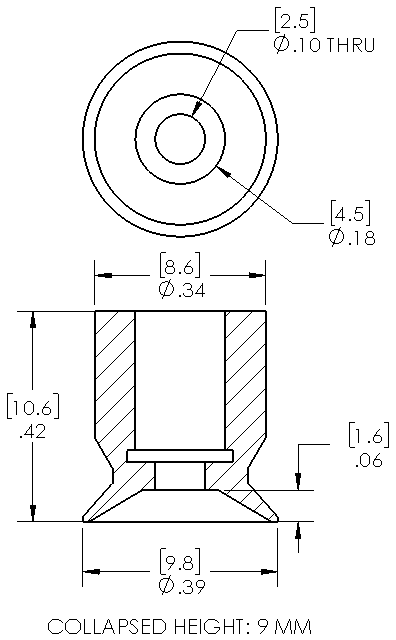

Dimensional drawing for Item: 10F.010.002.01
Click on the image to enlarge
Parts and accessories for Suction Cup: 10F.010.002.01
Fitting Image for 401.026 |
General Specifications
Material: Aluminum
Weight: .0085(lbs)
Dimensions: G1/8" female
Price: $2.21 each
Description: G1/8 female barb fitting for series 1 cups
Add to Cart
|
Dimensional Fitting Drawing for 401.026 |
|
---|
Fitting Image for 401.002 |
General Specifications
Material: Aluminum
Weight: .0085(lbs)
Dimensions: G1/8" male
Price: $2.21 each
Description: G1/8 male barb fitting
Add to Cart
|
Dimensional Fitting Drawing for 401.002 |
|
---|
Fitting Image for 401.025 |
General Specifications
Material: Aluminum
Weight: .0085(lbs)
Dimensions: 1/8" female
Price: $2.21 each
Description: 1/8 NPT female barb fitting for series 1 cups
Add to Cart
|
Dimensional Fitting Drawing for 401.025 |
|
---|
Fitting Image for VB18M |
General Specifications
Material: Aluminum
Weight: .0080(lbs)
Dimensions: 1/8" NPT male
Price: $2.21 each
Description: 1/8 male NPT barb fitting
Add to Cart
|
Dimensional Fitting Drawing for VB18M |
|
---|
