Quantity:
Item: 10F.025.004.09 - 25mm flat HNBR suction cup
|
Item#: 10F.025.004.09 Price: $3.94 ea.
|

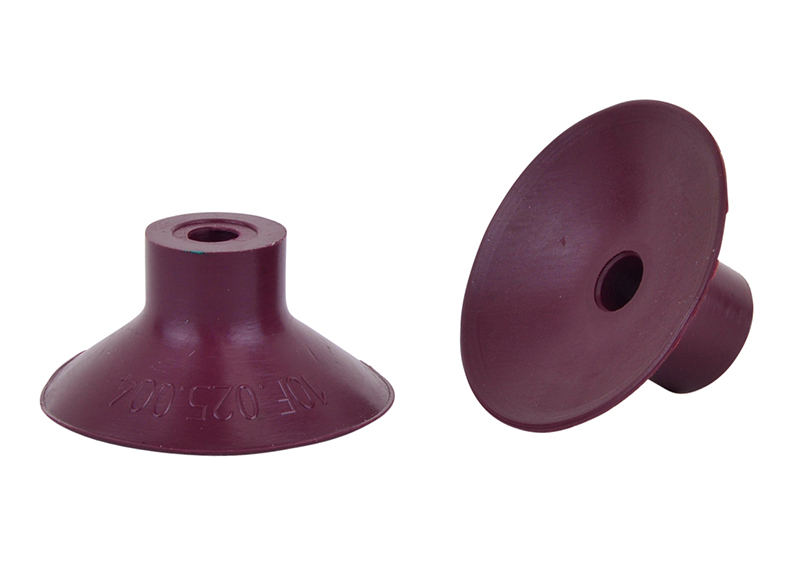

25mm flat HNBR suction cup
General Specifications
Style: Flat Cleats: No Material: HNBR Thread Size: None Outside Diameter: 25.0mm Weight(lbs): .0025 Color: Dark Red Lifting Capacity: See Chart [X] CloseLifting Capacity for Item 10F.025.004.09
Level of Vacuum (inHg) |
Horizontal |
Vertical |
6"Hg |
0.91 lbs. |
0.45 lbs. |
18"Hg |
2.73 lbs. |
1.36 lbs. |
27"Hg |
4.10 lbs. |
2.05 lbs. |
***Disclaimer: Lifting capacity for handling a non-porous surface. Figures are theoretical and based on 80% of suction cup outside diameter with a 2:1 safety margin for horizontal lifting and a 4:1 safety margin for vertical lifting.
Includes fitting?: NO
Recommended replacement for: F25-NM |
|
|
|
Material Specifications
Material name |
Wear Resistance |
Oil |
Weather & Ozone |
Temperature Range |
HNBR |
Good |
Excellent |
Good |
-22 to 320 °F (-40 to 160 °C) |
Video of Product in Action
No Videos Available for: 10F.025.004.09
No CAD files available for this Product

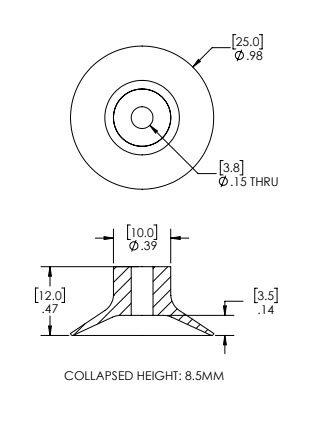

Dimensional drawing for Item: 10F.025.004.09
Click on the image to enlarge
Parts and accessories for Suction Cup: 10F.025.004.09
Fitting Image for 130.013C |
General Specifications
Material: Aluminum
Weight: .0080(lbs)
Dimensions: M5 male
Price: $1.83 each
Description: M5 male barb suction cup fitting
Add to Cart
|
Dimensional Fitting Drawing for 130.013C |
|
---|
Fitting Image for 401.002 |
General Specifications
Material: Aluminum
Weight: .0085(lbs)
Dimensions: G1/8" male
Price: $2.21 each
Description: G1/8 male barb fitting
Add to Cart
|
Dimensional Fitting Drawing for 401.002 |
|
---|
Fitting Image for 401.026 |
General Specifications
Material: Aluminum
Weight: .0085(lbs)
Dimensions: G1/8" female
Price: $2.21 each
Description: G1/8 female barb fitting for series 1 cups
Add to Cart
|
Dimensional Fitting Drawing for 401.026 |
|
---|
Fitting Image for VB18M |
General Specifications
Material: Aluminum
Weight: .0080(lbs)
Dimensions: 1/8" NPT male
Price: $2.21 each
Description: 1/8 male NPT barb fitting
Add to Cart
|
Dimensional Fitting Drawing for VB18M |
|
---|
Fitting Image for 401.025 |
General Specifications
Material: Aluminum
Weight: .0085(lbs)
Dimensions: 1/8" female
Price: $2.21 each
Description: 1/8 NPT female barb fitting for series 1 cups
Add to Cart
|
Dimensional Fitting Drawing for 401.025 |
|
---|
